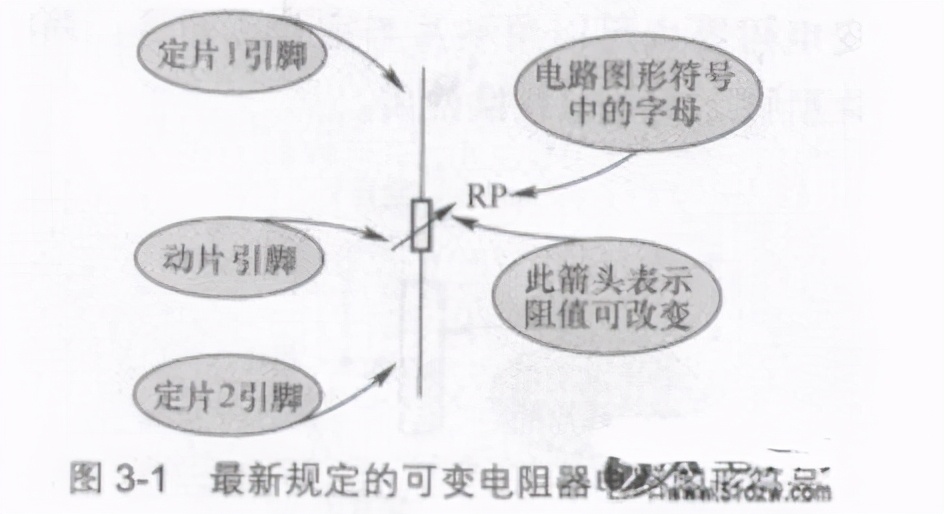

（1）可變電阻器電路圖形符號。圖3-1所示是最新規定的可變電阻器電路圖形符號。可變電阻器的電路圖形符號是在普通電阻器電路圖形符號基礎上加一個箭頭，形象地表示它的阻值可變這一特點。

從電路圖形符號中可以識別兩個定片引腳和一個動片引腳，電路圖形符號中用RP表示可變電阻器。



（2）可變電阻器舊的電路圖形符號。圖3-2所示是可變電阻器舊的電路圖形符號，這一符號比較形象地表示了可變電阻器阻值調節原理和電路中的實際連接情況。它的動片引腳與一個定片引腳相連，這樣將電阻體中的一部分電阻短路，可變電阻器阻值為動片引腳至另一個定片引腳之間電阻體的阻值。

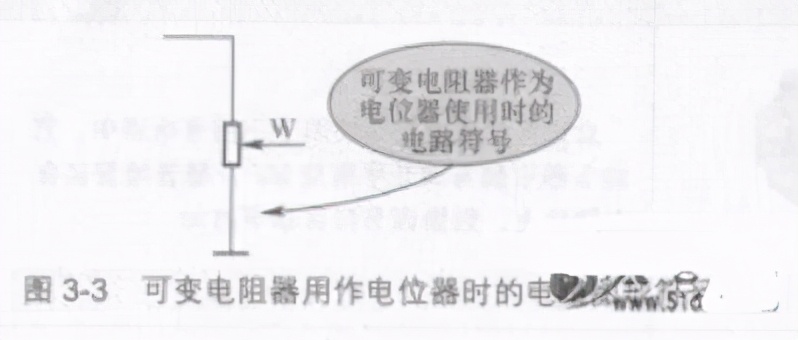

圖3-3所示是可變電阻器用作電位器時的電路圖形符號，K817P2顯然與前面所示的電路圖形符號有所不同，它的3根引腳獨立，這也是它用作電位器的使用方法。



3．實用電路中可變電阻器電路圖形符號

可變電阻器外形特征

關于可變電阻器外形特征說明下列幾點：

可變電阻器的外形與普通電阻器在外形上有很大的區別，它具有下列一些特征，根據這些特征可以在線路板中識別可變電阻器：

（1）可變電阻器的體積比一般電阻器的體積大些，同時電路中可變電阻器較少，在線路板中能方便地找到它。

（2）可變電阻器共有三根引腳，這三根引腳有區別，一根為動片引腳，見圖2.2所示的可變電阻器外形示意圖，另兩根是定片引腳，一般兩個定片引腳之間可以互換使用，而定片與動片引腳之間不能互換使用。

（3）可變電阻器上有一個調整口，用一字螺絲刀伸入此調整口中，轉動螺絲刀可以改變動片的位置，進行阻值的調整。

（4）在可變電阻器上可以看出它的標稱阻值，這一標稱阻值是指兩個定片引腳之間的阻值，也是某一個定片引腳與動片引腳之間的最大阻值。

（5）立式可變電阻器主要使用于小信號電路中，它的三根引腳垂直向下，垂直安裝在線路板上，阻值調節口在水平方向。

（6）臥式可變電阻器也使用于小信號電路中，它的三根引腳與電阻器平面成90°，垂直向下，平臥地安裝在線路板上，阻值調節口朝上。

（7）小型塑料外殼的可變電阻器體積更小，呈圓形結構，如圖2.2（a）所示，它的三根引腳向下，阻值調節口朝上。

（8）如圖2.2（b）所示是用于功率較大場合下的可變電阻器（線繞式結構），體積很大，動片可以左右滑動，進行阻值調節。
